风口式电子净化装置SHQK系列

电子空气净化机通过循环的方式对房间内的空气进行净化。本净化器由金属过滤网、高压电离器、集尘室、颗粒活性碳过滤网组成。大部分 “重”的颗粒物在通过电子空气净化机的金属过滤网时被过滤。更小的颗粒物随气流进入电离区（通过PWM电流型高频变换技术，输出近10000V稳压、恒流的直流电压，形成强电场）时，被高电压电离—赋予正电荷。当带正电荷的粒子通过带有负电荷的集尘板（输出近5000V恒流的的直流高电压）时被吸附在集尘板上，强电场可击穿附着在颗粒物表面的细菌、病毒和微生物的细胞壁，并将其杀死。另外在这一过程中，颗粒活性碳过滤网和冷触媒过滤网可以分解空气中的气态污染物，例如：甲醛、硫化氢、氨气等残余有害气体，经过颗粒活性碳过滤网和冷触媒过滤网的进一步分解，被净化的空气进入室内。
一．安装方式：可安装在风道入口、风道中、风盘中、组合式风柜机过滤段。
二.内部结构：
电子空气净化机产品组成：从进风方向看过去：回风格栅，金属过滤网（多层铝箔网），双极平板百叶式电子集尘室，电源，机箱等组成。活性炭过滤网可吸附如苯、甲醛、氨等有害气体，本机内预留安装位置，用户根据室内空气质量情况决定选用与否。当净化机工作时，会产生少量的负离子和微量的臭氧（低于0.1mg/m3）
三.技术性能：
1.金属过滤网，多层铝箔网。
2.电离器电源：电流型PWM高频变换技术，恒压、恒流工作方式。
3.电离器电源：恒流工作方式。
4.催化分解颗粒活性炭过滤网（可选）。
5.控制方式：交流同步控制信号控制(控制信号在交流25-300V范围内均能正常工作）。
6.保护措施：漏电保护、交流输入浪涌保护，交流过压保护、短路保护、高压电源过温保护、电离器/集尘器电源过流/短路保护、外壳接地保护。
7.操作保护：机箱盖开启断电控制，电压自动释放回路确保操作人员安全。
8.静电（工作）指示：绿色LED。
9.清洗指示：黄色LED。
10.告警指示：红色LED。
11.安全技术指标：
1）绝缘电阻：电源端对机箱 >10 M欧.
2) 电气绝缘强度: 电源端对机箱 AC 1250 V/min
3) 泄漏电流: 电源端对机箱 <0.75mA

四.工作效率

能捕捉通过的空气中98%的0.5微米颗粒；

捕杀95%真菌和病毒、85%的细菌、75%的尘螨；

电子空气净化机性能优良，能明显捕捉各大、小的微粒，包括0.3-0.5微米的粒子。

微粒效率测试是衡量空气净化装置捕捉特定的标准微粒能力的方法，奥特思普电子空气净化机采用与众不同的技术，对各种微粒捕捉效果明显，表现出优良的性能。

五.回风口式电子空气净化机应用

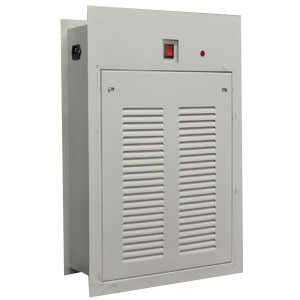

SHQK是一种和回风口配合的暗装型电子空气净化机，目前有1000m3/h和2000m3/h二种风量机型可供选用。超薄的尺寸，能满足吊顶回风空间，可由用户自行选配回风口，与装修协调。长、宽尺寸小，方便与风机盘管配套安装。直排式离子片，使风阻很小集尘量更大。前置过滤网阻挡直径较大的颗粒，有效保护电离/集尘单元，释放负离子，清新空气，促进人体新陈代谢。可外接指示灯，提醒您清洁过滤网和电离/集尘单元。故障指示端口，可提醒您净化器的工作状态。

设备型号	SHQK1000	SHQK2000
电源	220V 50Hz
输入功率 (W)	10	20
最大处理风量（m3/h）	0-1600	1700-3400
尺寸(mm)	600×400×165	600×760×165
风速	1.8-2.9	1.8-2.9
重量 (kg)	12	22
阻力（PA）	6-50	6-50
过滤段	G3初效/电子亚高效/活性炭过滤段（可选）
